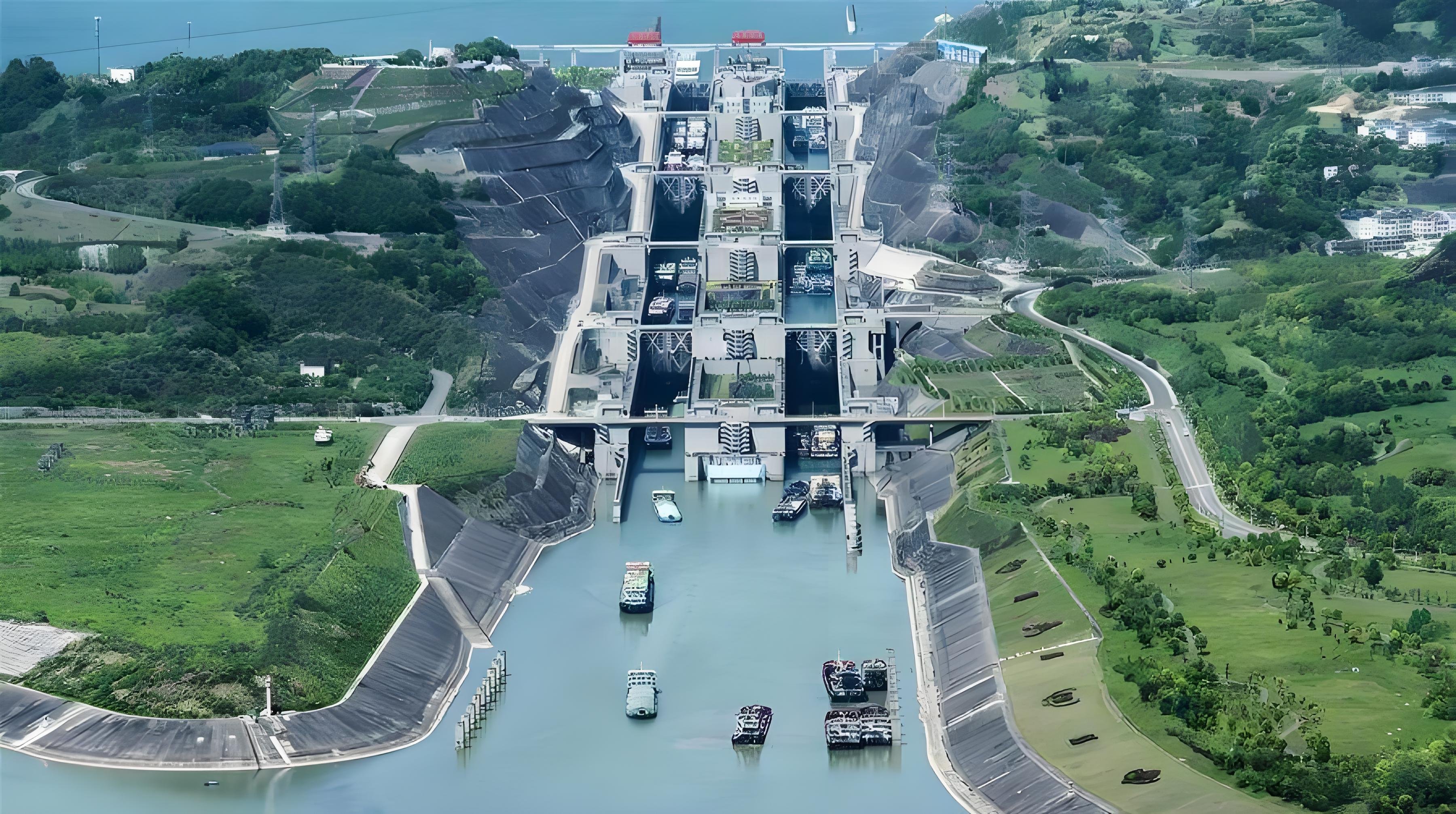

大壩健康監測方案——水壩變形監測，由于大壩的籌建周期非常的復雜，考慮的因素也非常多，例如：滲透性、周圍的巖石或土壤、地震的發生的頻率、是否經常出現山體滑坡、山崩等自然災害等，傾角傳感器已被普遍使用，用于水壩變形監測。它們有的是直接安裝在壩體本身上，還有的安裝在水壩中或者奠基結構體中，用來實時監測大壩以及大壩周圍的環境的微小的變化，比如壩體滲水，周圍的巖石被嚴重腐蝕，地震或者山體滑坡以及山崩對附近的地質環境的影響，雖然有時影響非常的小，但如果小的影響不能及時被處理就有可能產生嚴重的后果。

威勤傳感自主研發生產的WCIS300系列傾角傳感器，不僅能夠滿足大多數結構健康變形監測的需要，而且在大壩監測這樣特殊的應用場合也能夠使用。它可以實時記錄顯示水壩結構的角度變化，并可以把形變的角度值傳輸給控制系統，控制系統可以實現提示和報警，使水壩工作人員能及時的得知報警信息并做相應的處理。

二. 邊坡檢測系統監測內容

由于大壩基礎、壩體和大壩上游蓄水重力，可能引起大壩的不均勻沉降變形、基礎與壩體的轉動變形以及由蓄水對大壩的水平方向壓力、外界溫度的變化等引起大壩壩體的扭曲變形等，這些變形若過大將嚴重影響大壩的穩定性和安全性，因此必須對大壩的垂直位移和水平位移，壩體傾斜度進行監測。
監視大壩在施工和運營期間上述變形的大小和規律 ，并根據變形量預測和預報大壩的變形趨勢，從而確保大壩施工和運行的質量及安全。水庫大壩變形監測的內容主要包括大壩頂、底部的水平位移和大壩頂、底部的垂直位移監測，大壩坡度的檢測：

1. 垂直活動傾斜檢測

在大壩基礎 、壩體 、上游水體的重力所引起的監測點的垂直位移變化，我們通過安裝導管放置傾角傳感器，傾角傳感器檢測發生傾斜變化時即可測出水平節點的傾斜角度。
傾角傳感器可布設為一個測量單元獨立工作，亦可多支連點布設測出被測結構物的各段傾斜量，以此將結構物的變形曲線描述出來。若在被測物上裝成二維方向，可測量結構物的二維變形。傾角傳感器可以回收重復使用，方便、長期對大壩進行健康監測。

2. 水平活動傾斜檢測

水電站大壩在空庫工況下，受壩體重力的影響有可能朝上游傾斜，蓄水后受庫水推力的影響朝下游傾斜，其傾斜度的大小對壩體的穩定影響很大。通過將同一條垂線上各個高程測點的順河向水平位移連成1條線，該線與左右岸方向鉛直面的夾角即壩體豎直向的傾斜角；通過將壩基廊道順河向靜力水準儀系統各測點的垂直位移連成1條線，該線與水平面的夾角即壩體水平傾角。

3. 壩體坡面傾斜監測

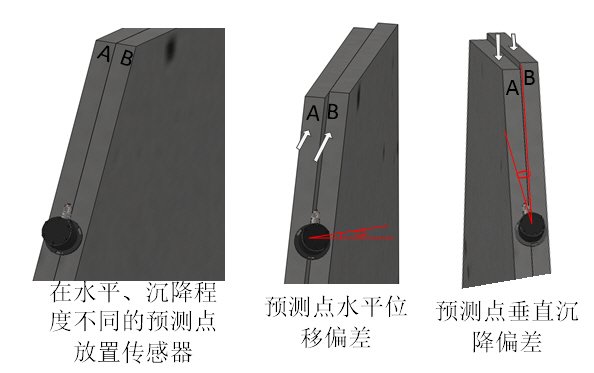

大壩的邊坡傾斜受水壩垂直方向上的沉降和水平方向上的共同影響，從而會產生一定的邊坡傾斜，我們通過傾角傳感器監測邊坡的傾斜狀態，對分析大壩整體運行情況提供可靠的依據。

三. 使用威勤傳感WCIS300系列傾角傳感器組建水壩姿態監測系統

整個水壩系統監測共包含水壩整體的傾斜姿態監測：水平位移監測、垂直沉降監測、邊坡（水壩坡面）傾斜監測水平位移監控使用固定式垂直傳感器、通過傾壩體上垂直的導管放置傳感器串，垂直沉降使用固定式水平測斜儀，通過在壩體水平方向放入傳感器串，邊坡的監測使用WCIS300系列傾角傳感器，在預測傾斜點放置。

采用集中式數據處理辦法，傳感器串都與數據采集系統連接，經過長時間的數據采集，并可以基于一定變化比率或其他標準引發警報。通過數據分析，即可得知壩體在一定時間段內的水平位移和垂直沉降，配合坡度傾斜分析即可得知當前水壩更加詳細的姿態。

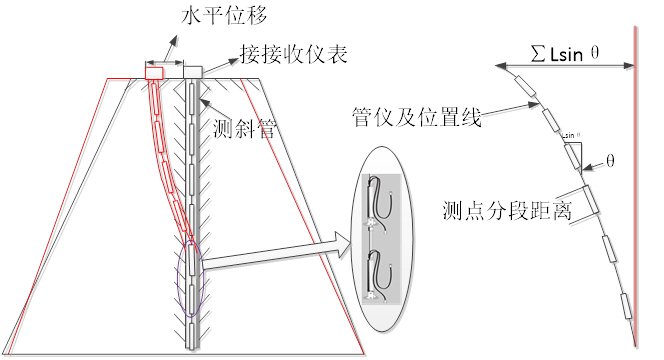

1. 使用WCIS300系列角度傳感器對大壩水平位移監測

包含一定數量安裝在測斜管里的固定傾角傳感器，測斜管為地面以下測量提供通道。測斜管內部的導槽控制著傾角傳感器的方向，測斜管安裝在垂直的鉆孔中，該鉆孔穿過地層中可能發生位移運動的區域。一組導槽需對準在預期的位移方向。

例如，沿著山體向下或朝向開挖的洞體，傾角傳感器固定在測斜管內，并跨越位移活動地區。當?shù)貙影l(fā)生位移時，測斜管產生位移，從而引起安裝在管內的傳感器發生傾斜。測量傳感器的傾斜可以得到測斜管的位移剖面，每個傳感器的測量長度以毫米顯示位移，整串傳感器的累計位移也以毫米顯示。

2. 使用WCIS300系列角度傳感器對水壩垂直沉降監測

包含一定數量安裝在測斜管里的固定傾角傳感器。測斜管為地面以下測量提供通道。測斜管內部的導槽控制著傳感器的方向。測斜管安裝在水平的鉆孔中，該鉆孔穿過地層中可能發生位移運動的區域。一組導槽需對準在預期的位移方向。

3. 使用WCIS300系列角度傳感器對大壩坡面角度監測

單純依靠水平測斜儀或垂直測斜儀無法綜合的考量這2種壩體移動對水壩整體坡面的影響，使用角度傳感器可以綜合的估量水平位移和垂直位移同時作用對水壩坡面造成的影響。
